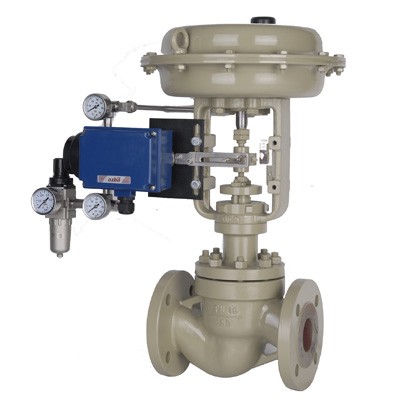

La válvula de control de asiento único con guía de jaula se utiliza para controlar el caudal de fluidos, la presión y condiciones de alta carga. El cuerpo de esta válvula de control de globo de asiento único presenta una estructura compacta y un paso de fluido aerodinámico, lo que permite una gran capacidad de circulación, un amplio rango de ajuste y una alta precisión en las características de caudal. La guía del obturador tiene una amplia área de guiado y se caracteriza por un alto rendimiento antivibratorio. El sellado del asiento cumple con las normas IEC o GB. Esta válvula neumática de control de asiento único está equipada con un actuador de diafragma multiresorte. Su estructura es compacta y su fuerza de salida es elevada. Esta válvula de control de asiento único se utiliza ampliamente en tuberías que requieren un alto rendimiento de cierre, a baja temperatura y alta presión. Gracias a su amplia gama de materiales y a su variedad de diseños, estas válvulas se pueden utilizar en diversos sectores industriales (como la industria química, la energía eléctrica, el papel, la alimentación, la metalurgia, la minería, etc.). Características de diseño de la válvula de control neumática de asiento único:
1. El asiento de la válvula adopta una estructura de encaje a presión, lo que evita el enganche. Al presionar la tapa superior, el obús y el asiento se centran automáticamente, lo que facilita su instalación y desmontaje. Incluso en caso de corrosión severa, el asiento se retira fácilmente para su mantenimiento.
2. El obús y el vástago de la válvula adoptan una estructura integrada, lo que evita los defectos del tipo enchufable. Incluso con altas diferencias de presión, se garantiza la estabilidad del vástago.
3. Los obturadores de válvula, balanceados y no balanceados, ofrecen un alto rendimiento de sellado en todo el rango de caudal y características.
4. Los sellos metálicos y los sellos blandos tienen el mismo coeficiente de flujo.
5. El obturador de la válvula de equilibrio se utiliza en la válvula de control de globo para soportar una diferencia de presión admisible relativamente grande. 6. Tratamiento superficial especial de las piezas internas de la válvula: pulido, nitruración y soldadura de estelita para prolongar la vida útil de la válvula reguladora y aumentar la fiabilidad de la pieza.
7. Relación ajustable de 50:1, también personalizable a 100:1.
8. Utiliza sellos de alta calidad sin amianto o sellos de fuelle.
9. El actuador neumático multiresorte permite acción directa e inversa. El rango de resorte se puede ajustar sin necesidad de añadir otras piezas. El actuador de acción directa puede cerrar con aire, mientras que el de acción inversa puede abrir con aire.
10. Puede equiparse con actuador neumático, actuador eléctrico y actuador electrohidráulico.
