Descripción

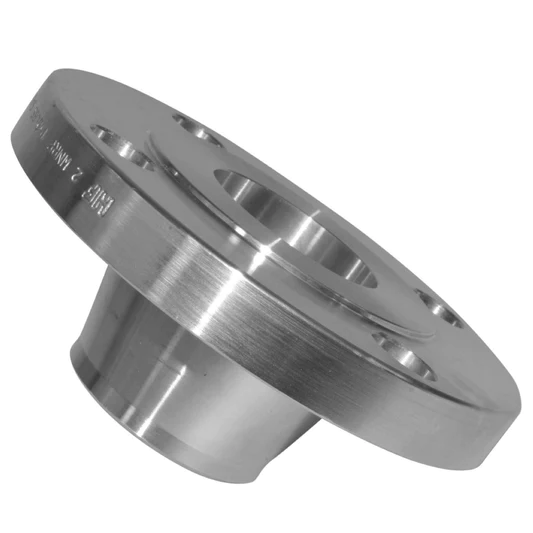

Una brida con cuello de soldadura (WN) es un tipo de brida que se utiliza en sistemas de tuberías para conectar tuberías y equipos. Está diseñada para soldarse a la tubería o accesorio y luego atornillarse a otra brida o equipo. La brida WN tiene un cuello cónico largo que se suelda a la tubería o accesorio, y una cara plana que se extiende desde el cuello. Esta cara plana proporciona una superficie para el sellado de la junta, y los pernos se aprietan para comprimir la junta y crear un sello hermético. El cuello de la brida WN también refuerza la conexión, lo que la hace adecuada para aplicaciones de alta presión y alta temperatura. El diseño cónico del cuello reduce la concentración de tensiones y distribuye la carga uniformemente a lo largo de la brida, lo que ayuda a prevenir fugas y fallos.

Especificaciones
Norma: ASNI/ASTMB16.5/16.36/16.47A/16.47B B2220-2001, DIN2527/2636/2637/2638/2566/2576/2633/2635/2642/2653/2655.

Presión: 150 lb a 2500 lb / PN10 a PN400.

Dimensiones: 1/2" a 48"

Material: Acero al carbono, acero aleado, acero inoxidable.

Tipo de sellado: RF, FF, MFM, TG, RTJ.
